品牌:深力源
输入电压:AC380V
输出电压:DC220V
输出电流:10A
起订:1件
供应:100件
发货:1天内
立即购买
采用移相谐振高频软开关技术，效率大于92%；
内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
采用LCD（或LED）显示，可查询模块的电压、电流、地址及故障信息；
完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
自冷方式，工作时可闻噪声不高于40db；
内置防反接保护，支持带电热拔插；
面板外框加沿设计，有效消除面板开孔误差所引起的缝隙。

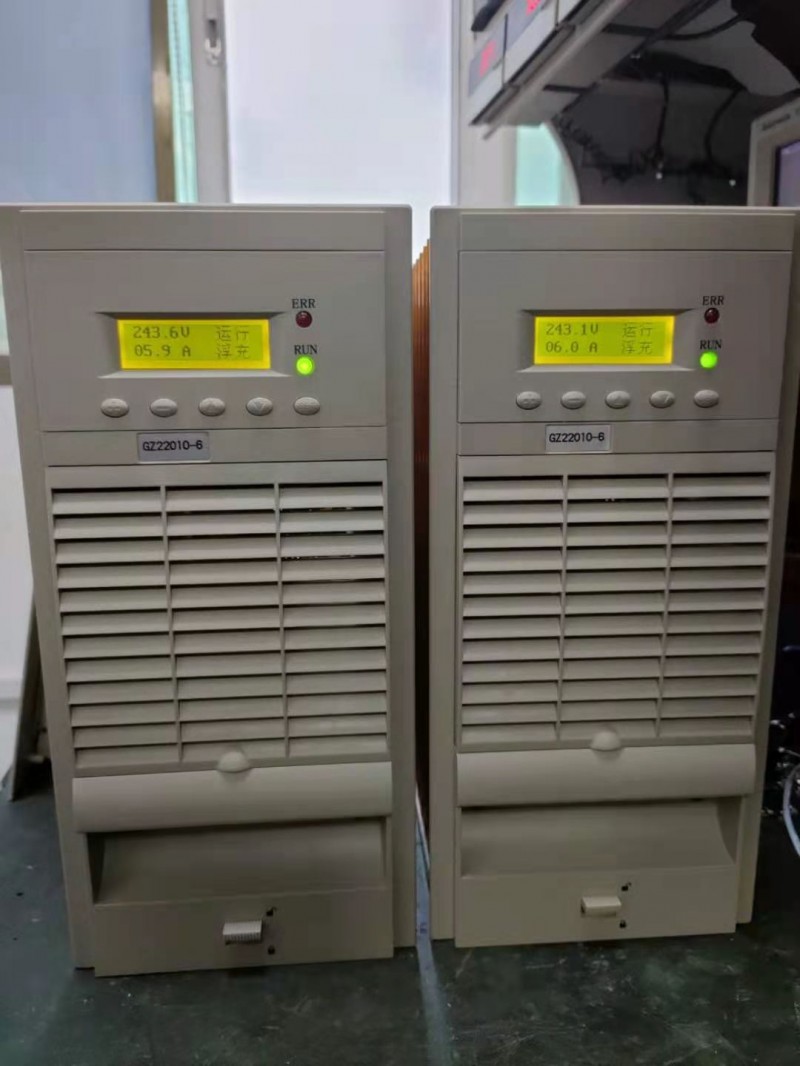

GZ22010-6系列模块技术指标表
|
型 号 项 目 |
参数指标 |
备 注 |
|
|
GZ22010-6 |
GZ11020-6 |
||
|
输入额定电压 |
380VAC±20% |
三相交流 |
|
|
输出额定值 |
10A/230V |
20A/115V |
|
|
电压调节范围 |
180～286V |
98～143V |
|
|
输出限流范围 |
10%～105%额定电流 |
105%限流点 |
|
|
稳压精度 |
≤0.5% |
|
|
|
稳流精度 |
≤0.5% |
|
|
|
纹波系数 |
≤0.1% |
|
|
|
转换效率 |
≥92% |
额定输入、额定输出 |
|
|
动态响应 |
恢复时间≤200μs，超调≤±5% |
20%负载跃变到80%负载 |
|
|
输出短路回缩 |
回缩电流≤40%额定电流，可恢复 |
|
|
|
输出过压告警 |
/ |
可由模块监控模块或监控模块设置 |
|
|
输出过压保护 |
295±5VDC，不可恢复 |
145±3VDC，不可恢复 |
需手动恢复 |
|
输出欠压告警 |
/ |
/ |
由监控设置 |
|
输入欠压保护 |
295±5VAC（恢复电压305±5VAC） |
交流电压正常后， 自动恢复工作 |
|
|
输入过压保护 |
465±5VAC（恢复电压455±5VAC） |
||
|
过温保护 |
80℃±5（恢复温度：65℃±5） |
降温后自动恢复 |
|
|
冷却方式 |
自然冷却 |
|
|
|
外形尺寸 |
160mm×300mm×420mm（宽×高×深） |
|
|
|
模块净重 |
≤12.5Kg |
|
|
